Technické údaje strojů

CNC frézka OPTImill F 80

Řídicí systém: Siemens Sinumerik 808D ADVANCED

Nástroje a frézy:

• Max. průměr nožové hlavy: 50 mm
• Max. průměr stopkové frézy: 25 mm

Přesnost obrábění:

• Opakovatelná přesnost: ± 0,008 mm
• Přesnost polohování: ± 0,01 mm

Výměník nástrojů:

• Počet pozic: 10
• Max. průměr nástroje: 52 mm
• Max. délka nástroje: 200 mm

Pracovní prostor:

• Vzdálenost vřeteno – pracovní stůl: 75 – 475 mm
• Rozměry pracovního stolu: 400 × 200 mm
• T-drážky: velikost 16 mm
• Max. zatížení stolu: 150 kg

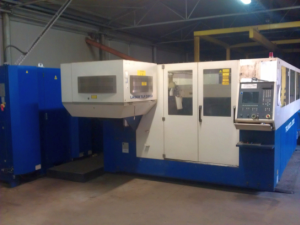

TRUMPF TruLaser 3030 fiber

Pracovní parametry:

• Pracovní rozsah – osa X: 3 000 mm
• Pracovní rozsah – osa Y: 1 500 mm

Laser a řezný výkon:

• Typ laseru: TruDisk 3001

Maximální tloušťky plechu:

• Konstrukční ocel: 16 mm
• Ušlechtilá ocel: 10 mm
• Hliník: 10 mm
• Měď: 6 mm
• Mosaz: 6 mm

TRUMPF TruBend 7036

Popis:

Ergonomický a vysoce produktivní ohraňovací lis. TruBend série 7000 představuje dokonalou souhru člověka a stroje. Přímý pohon beranu dosahuje vysokého točivého momentu i při nízkých otáčkách, což zajišťuje velkou ohýbací sílu i při vysoké pracovní rychlosti. Důraz je kladen na ergonomii a jednoduchou obsluhu – ta je snadná, rychlá a zajišťuje trvale vysokou přesnost.

Technické údaje:

• Lisovací síla: 360 kN
• Ohraňovací délka: 1 020 mm

TRUMPF TruBend 1150

Popis:

Ergonomický a vysoce produktivní ohraňovací lis. TruBend série 1000 představuje dokonalou souhru člověka a stroje. Přímý pohon beranu dosahuje vysokého točivého momentu i při nízkých otáčkách, což zajišťuje velkou ohýbací sílu i při vysoké pracovní rychlosti. Důraz je kladen na ergonomii a jednoduchou obsluhu – ta je snadná, rychlá a zajišťuje trvale vysokou přesnost.

Technické údaje:

• Lisovací síla: 1500 kN
• Ohraňovací délka: 3100 mm
